产品展示
开关柜保护装置
设计理念
硬件上采用32位机＋强大的DSP数字信号处理系统为统一的CPU硬件平台，保护和管理完全独立分开，设计上采用强、弱电完全隔离，避免了强电对弱电的干扰（目前是国内先进的硬件平台），主要器件全部进口，并采用多层印制板（CPU、DSP）；电气装配采用先进的SMT表面贴装工艺生产。组态模块化，互不干扰，相辅相成。易于操作及维护。
应用范围

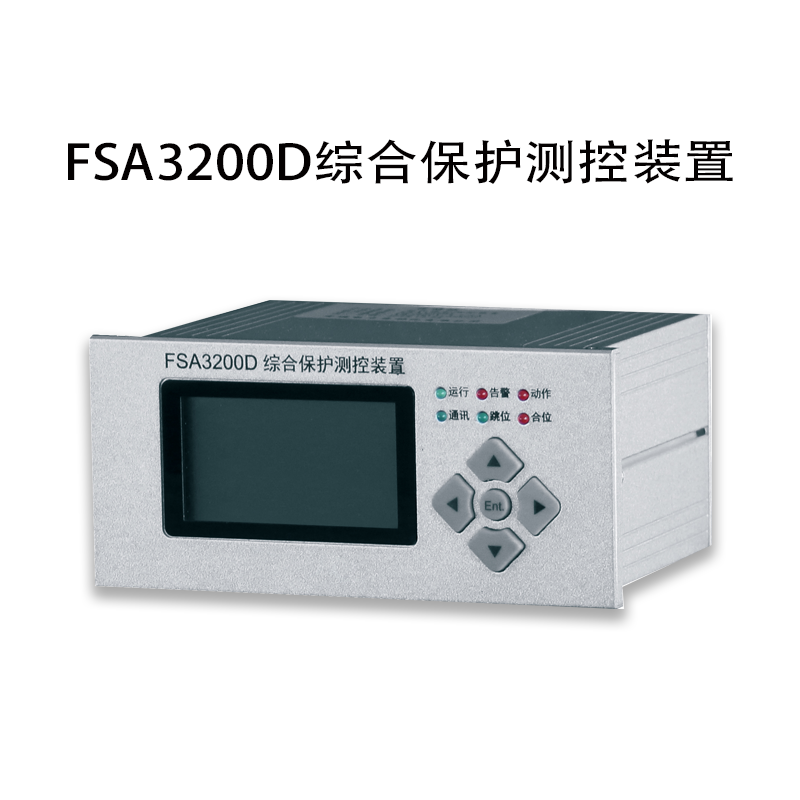

FSA3200D型微机保护测控装置是我公司推出的以电流电压保护为基本配置的数字式保护单元，适用于10kV及以下电压等级的输配电元件及线路的保护、测量及控制系统。本装置可以与其他保护设备、自动化设备一起，通过通信接口组成自动化系统，进行集中控制。全部装置均可组屏集中安装，也可就地安装于高低压开关柜上。
针对被保护设备及保护功能要求的不同，FSA32D型微机保护测控装置功能分为：
★ FSA3200D线路保护测控装置
★ FSA3200D变压器保护测控装置
★ FSA3200D电容器保护测控装置
★ FSA3200D电动机保护测控装置
主要特点
-
采用全密封式结构，具有良好的抗震、防尘性能；
-
小型化设计，体积小，重量轻，外形美观，安装方便；
-
采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强；
-
全汉化液晶显示，人机界面清晰易懂，操作整定极为方便；
-
装置供电电源、控制回路均为交、直流两用；
-
RS485总线串行通信口，集成MODBUS标准通信规约；
-
双以太网通信，支持modbusTCP标准通信规约（可选）；
-
具有事件顺序记录功能，可记录100条事件，数据掉电不丢失；
-
具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持；
-
结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能；
-
具有完整的断路器操作回路；
-
超低功耗。
技术指标：
|
种类 |
名称 |
参数 |
说明 |
|
额定参数 |
交流电流 |
5A或1A |
订货注明 |
|
交流电压 |
100V |
|
|
|
交流频率 |
50Hz |
|
|
|
直流电源 |
220V或110V |
订货注明 |
|
|
交流电源 |
220V/50Hz |
|
|
|
功率消耗 |
交流电流回路 |
In=5A(每相不大于0.05VA) |
|
|
交流电压回路 |
U=Un(每相不大于0.05VA) |
|
|
|
电源回路 |
正常工作不大于10W |
|
|
|
保护动作不大于10W |
|
||
|
过载能力 |
交流电流回路 |
2倍额定电流 连续工作 |
|
|
10倍额定电流 允许10S |
|
||
|
20倍额定电流 允许1S |
|
||
|
交流电压回路 |
1.2倍额定电压 连续工作 |
|
|
|
直流电源 |
0%～120%额定电压 连续工作 |
|
|
|
电流元件 |
动作电流 |
0.1～20In |
|
|
级差 |
0.01A |
|
|
|
误差 |
<5% |
|
|
|
电压元件 |
动作电压 |
0.5~120V |
|
|
级差 |
0.1V |
|
|
|
误差 |
<5% |
|
|
|
方向元件 |
动作范围 |
-90°~30°（相间保护） |
|
|
误差 |
<5° （接地保护） |
|
|
|
频率元件 |
动作范围 |
45Hz~55Hz |
|
|
滑差闭锁范围 |
0.5Hz~5Hz/S |
|
|
|
级差 |
0.01Hz |
|
|
|
时间元件 |
工作范围 |
0~99.99S |
|
|
级差 |
0.01S |
|
|
|
误差 |
10ms |
|
|
|
测量精度 |
电流、电压 |
0.2 |
-20℃为0.5%以内 |
|
有功、无功 |
0.5 |
-20℃为1%以内 |
|
|
遥信分辨率 |
1ms |
|
|
|
温度范围 |
正常工作 |
-20℃~55℃ |
|
|
正常存储 |
-25℃~70℃ |
|
|
|
安全与电磁兼容 |
震荡波脉冲干扰试验 |
能承受频率为1M及100KHz电压幅值共模4000V,差模2000V的衰减试验 |
|
|
抗静电接触放电试验 |
GB/T14598.14规定的严酷等级Ⅳ级试验 |
|
|
|
浪涌干扰试验 |
IEC61000-4-5标准Ⅳ级，开路试验电压4KV的试验 |
|
|
|
快速瞬变干扰试验 |
GB/T14598.10规定的严酷等级Ⅳ级试验 |
|
|
|
电磁场干扰试验 |
GB/T14598.9规定的严酷等级Ⅳ级幅射试验 |
|
维护
FSA3200D系列微机保护测控装置的设计理念为免维护装置，平均无故障工作时间为80000小时（相当于9年），在装置正常工作期限内，不需要用户投入额外的维护工作。
